7.5W离线式充电器应用电源芯片U92133

2023-06-25 14:54:51

随着通信、消费电子、物联网等下游市场的发展,电子设备数量及种类持续增长,设备电能应用效能管理愈发重要,带动电源芯片需求增长。深圳银联宝科技专注小功率电源芯片的生产和研发,今天推荐的是7.5W离线式充电器应用电源芯片U92133

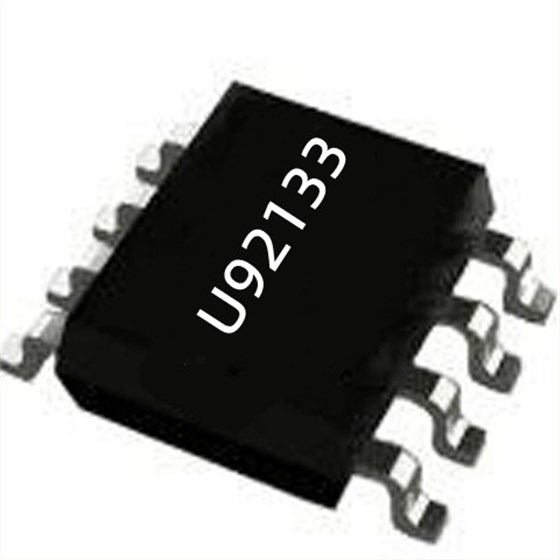

U92133

7.5W电源芯片U92133是一款高性能、低成本的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。采用U92133可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。

7.5W电源芯片U92133集成有多种保护功能:如VDD欠压保护(UVLO)VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(FB SLP)、输出过压保护(FB OVP)、过热保护(OTP)VDD箝位等。U92133 还集成有电源系统单点失效保护,在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。

在芯片开始工作之前,7.5W电源芯片U92133仅消耗典型值为1.1uA的启动电流,超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值 10V)U92133开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中,U92133的工作电流便进一步降低到0.14Ma (典型值),以帮助降低系统待机功耗。

在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。在7.5W电源芯片U92133内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1R2的阻值可以调节实际补偿量的大小。

芯片下游需求旺盛驱动行业发展的同时也吸引较多的新进入者进入市场,小伙伴们在选择电源芯片供应商的时候一定要看准再行动。深圳银联宝科技,过硬的产品实力,不俗的市场口碑,已成为许多客户的固定供应商,选他准没错!
