5V250MA电源方案U6110可做到精简小巧?

2020-01-14 14:40:36

银联宝科技电子结合高端客户的需求,近期推出六级能效5V250MA电源方案,可做到精简小巧。
5V250MA电源方案采用芯片U6110,无变压器,有BOM精简,体积小巧,六级能效裕量充足等优点,于市场现有小家电方案。
超精简的外围电路图:

U6110原理图


该电路分析:
1.电路简单、BOM成本低(外围元件数目极少:无需变压器、光耦)
2.电源体积小、无音频噪音、损耗小发热低,且工作时只需很少的外围元件。
3.电源系统带有各种保护,包括过热保护(OTP)、VCC欠压闭锁(UVLO)、过载保护(OLP)、短路保护(SCP)等。

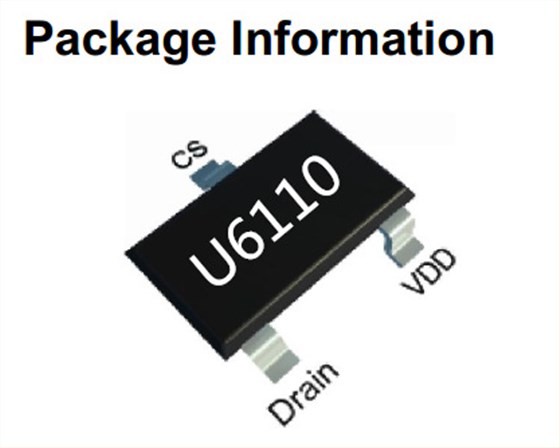

5V250MA电源方案U6110结合500V功率MOSFET,单芯片的开/关PWM控制器。这个IC可实现高精度5V默认值,通用交流输入输出。在U6110 PWM的开关频率固定在31khz。该集成电路内置绿色模式控制。对于轻量和零负荷,可以实现待机功率小于50mW。

非隔离电源芯片U6110(AC-DC电源芯片降压电路),一般采用BUCK电路拓扑结构,常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/250mA、12V/250mA和24V/250mA等,满足六级能效要求。可通过EFT、雷击、浪涌等可靠性测试,可通过3C、UL、CE等认证。


11971191809_1098797933

以上就是银联宝科技小家电方案的相关内容,您看到这款超精简的方案,是否心动呢?想要了解更多该方案资料,欢迎银联宝科技。20年专注方案电源设计,不管在哪一方面都不会让您失望的。
