5V2.4A电源芯片U9513A 远比想象更好用!

2024-02-21 14:30:07

对于喜欢拍摄照片或者录像的孩子来说,儿童相机不仅可以记录下他们成长过程中的每一个瞬间,还可以培养他们的创作能力。市场上专门针对儿童开发的相机操作简单,小巧轻便,易于携带,让孩子们随时随地都可以捕捉到生活中最精彩的瞬间。深圳银联宝科技专供数码相机的电源芯片U9513A,设计简约,布局合理,好评不断!

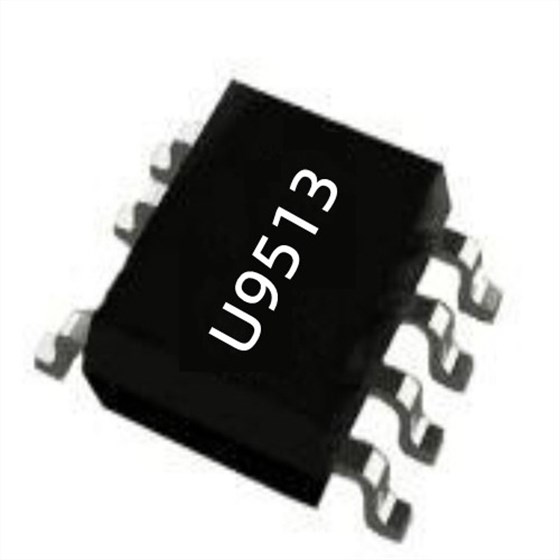

U9513.

电源芯片U9513A是一款高性能、低成本的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。采用U9513A可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。

电源芯片U9513A集成有多种保护功能:如VDD欠压保护(UVLO)VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(FB SLP)、输出过压保护(FB OVP)、过热保护(OTP)VDD箝位等。U9513A还集成有电源系统单点失效保护,在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。

在芯片开始工作之前,电源芯片U9513A仅消耗典型值为1.1uA的启动电流,超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值10V)U9513A开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中,U9513A的工作电流便进一步降低到0.14Ma (典型值),以帮助降低系统待机功耗。

在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。在电源芯片U9513A内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1R2的阻值可以调节实际补偿量的大小。

如果你正在寻找一款性能出众、价格合适的手机、相机电源芯片,那么这款电源芯片U9513A绝对值得考虑。无论是方案成熟度、技术支持度,都可以得到非常满意的体验。现在就赶紧行动起来,搜索深圳银联宝科技或者直接拨打400-778-5088吧!
