同步整流芯片U7106采用PDFN5*6封装，是一款高频率、高性能、CCM 同步整流开关，典型应用于30~65W快充，无需辅助绕组供电可稳定工作，可以在GaN系统中替代肖特基整流二极管以提高系统效率。

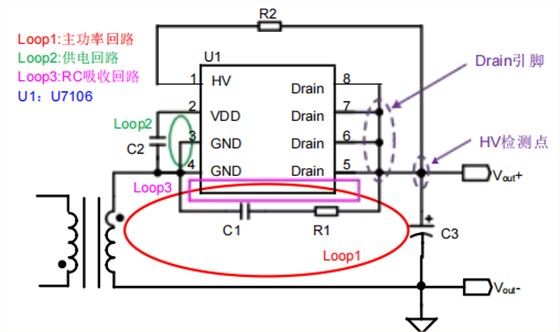

同步整流芯片U7106电路设计参考如下：
1. 副边主功率回路 Loop1 的面积尽可能小。
2. VDD 电容推荐使用 1μF 的贴片陶瓷电容，尽量紧靠 IC，Loop2的面积尽可能小。
3. HV 到Drain建议串联30~200Ω的电阻，推荐典型值100Ω。HV连接到Drain引脚的检测点位置对CCM应力有影响，HV检测点离Drain引脚越远，CCM应力越小。如图所示的High Side配置中，建议HV通过R2电阻连接到输出电容的正端。
4. R1 和 C1 构成同步整流开关的 RC 吸收电路，RC 吸收回路Loop3的面积可能小。

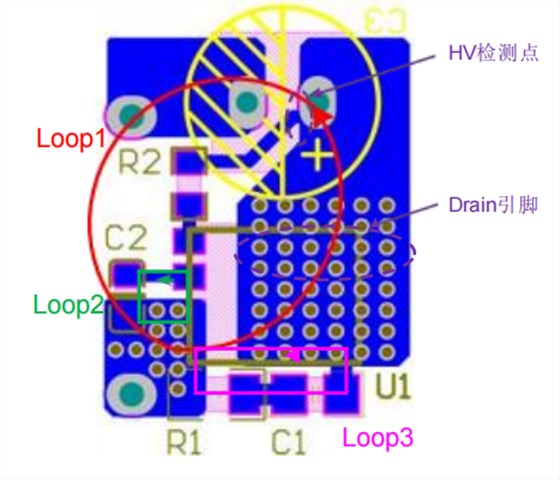

5. 下图为PCB布局设计参考，包含U7106、变压器副边引脚和输出滤波电容等，Drain引脚的PCB散热面积尽可能大。
同步整流芯片U7106主要特点：
&内置 100V 6mΩ MOSFET
&支持反激、有源钳位反激拓扑
&支持 DCM、QR 和 CCM 工作模式
&集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电
&支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
&支持 High Side 和 Low Side 配置
&<30ns 开通和关断延时
&智能开通检测功能防止误开通
&智能过零检测功能
&启动前 Gate 智能钳位
同步整流芯片U7106支持高侧和低侧配置，支持宽输出范围，具备智能开通检测和智能过零检测，采用PDFN5*6封装增强散热，支持最大65W PD快充应用。更多搭配主控协议的成熟氮化镓快充应用电源方案，请搜索深圳银联宝科技！
