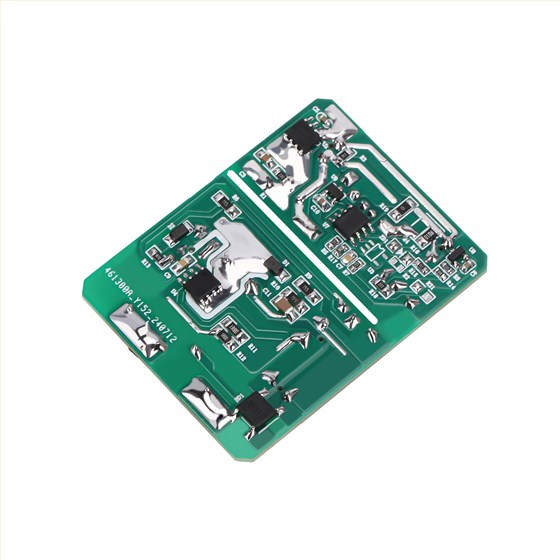

受限于设备本身的体积和当下电池技术的瓶颈，电池容量无法显著突破，快速“补电”成为了眼下解决电量焦虑的最切实可行的解决办法。深圳银联宝今天推荐的是22.5W快充电源芯片应用方案之——U8621+U7610B！
快充电源芯片U8621是一款峰值电流控制方式的PWM电源管理芯片，适用于离线型的反激拓扑开关变换器。U8621内置合封一颗1.9Ω/630V的高压MOS。芯片设计有完善的多种保护功能和自适应选择工作模式，使得适用U8621的电源系统具有全负载高效率、低空载损耗、低EMI干扰和高EMS抗干扰、极少外围应用元件。
快充电源芯片U8621的启动电流低至10uA,启动电路的电阻值可以高达4M，这样使电源系统拥有更低的损耗；芯片静态电流低至500uA，使得电源系统设计者更加轻松应对能源之星六或者能效六级的能效标准。U8621采用专用的抖频技术，在中心频率的±5%范围内随机选择工作频率，使得电源系统的电磁兼容性能得到极大的。
同步整流芯片U7610B特性：
*内置 60V MOSFET
*支持 DCM、QR 和 CCM 工作模式
*集成高压供电电路，无需 VDD 辅助绕组供电
*支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
*支持 High Side 和 Low Side 配置
*<30ns 开通和关断延时
*智能开通检测功能防止误开通
*智能过零检测功能
*启动前 Gate 智能钳位
*封装类型 SOP-8
同步整流芯片U7610B的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。
使用同步整流芯片U7610B替代二极管进行次级侧整流，大大减少了整流损耗。同时搭配快充电源芯片U8621，集成度更高，在布板方面能节省更多的空间，整个电路设计方案中发热量更小，安全系数更高！
