20W LED照明驱动ic U6147D节能降碳

2023-03-16 10:38:51

通用LED照明领域生产厂商在前两年采取了较激进的备货策略,因此在2022年呈现出较长的去库存周期。2023年产业布局的调整和业务拓展的需要,LED照明驱动ic又迎来了新的增长点。深圳银联宝科技最新推出的LED照明驱动ic U6147D,可以关注下!

U6247D

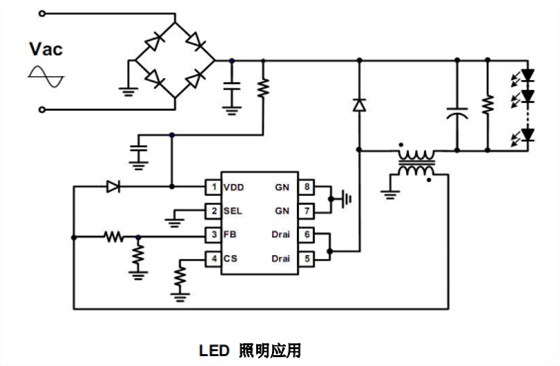

LED照明驱动icU6147D是一款高性能原边控制器,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用中。同时,U6147D 也支持准谐振降压型LED恒流、恒压输出应用,仅需将SEL管脚短接到GND管脚即可。

LED照明驱动ic U6147D典型功率230VAC24W85-265VAC20W封装形式 DIP-8,管脚如下:

1 VDD 芯片供电脚。

2 SEL 降压型或反激型拓扑配置管脚。SEL悬空,反激原边控制;SEL短接至GND,准谐振降压型控制

3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚,用于CV模式输出电压控制及CC模式输出电流控制。

4 CS 电流采样输入脚。

5-6 Drain 内置功率MOSFET漏极。

7-8 GND 芯片参考地。

LED照明驱动icU6147D主要特征:

1.集成 650V MOSFET

2.支持反激和降压型拓扑应用

3.反激原边控制(SEL 管脚悬空)

4.准谐振降压控制 (SEL= GND)

5.±4% 恒流、恒压精度

6.待机功耗<70mW

7.多模式原边控制方式

8.工作无异音

9.优化的动态响应

10.可调式线损补偿

11.集成线电压和负载电压的恒流补偿

12.集成完善的保护功能:

短路保护 (SLP)

过温保护 (OTP)

逐周期限流保护 (OCP)

前沿消隐 (LEB)

管脚悬空保护

VDD 过欠压保护和箝位保护

着力扩大国内需求把恢复和扩大消费摆在优先位置的倡导下,激发照明工程市场活力完善支持绿色发展的政策在陆续出台。深圳银联宝科技LED照明驱动ic节能降碳,推进资源的集约再利用。
