10W反激式变换器电源管理芯片U52143

2023-11-30 10:29:45

反激式变换器由于具有简单的电路以及很少的器件,在电源适配器等小功率开关电源中应用非常广泛。电源管理芯片为反激式变换器关键器件之一U52143是一款应用于原边采样和控制的高性能电源管理芯片其内置功率BJT,可用于11W以内的离线式开关电源产品,一经推出,受到广泛重视,今天先睹为快!

电源管理芯片U52143工作于恒流模式时采用PFM的控制方式 ,而工作于恒压模式时采用PWM+PFM的控制方式,从而可以获得高精度的恒压恒流控制效果,且无需任何次级采样和控制电路。同时,U52143还内置了输入线电压补偿以及输出线缆补偿,从而可以获得更好的电压和电流调整率。U52143内置了大量的补偿以及保护功能,从而简化了外围电路,利于PCB布局及EMI设计,提高了方案的可靠性,降低了方案成本。

电源管理芯片U52143的启动电流非常小,所以在芯片开启前,系统可以以较小的功率就可以使芯片开启。当芯片VDD电压上升到开启阈值VDD ON时,芯片开启,产生内部使能信号,使能内部功能模块,从而控制系统进行工作。在芯片开启后,如VDD电压下掉至关闭阈值VDD OFF时,芯片欠压保护,关闭内部使能信号并停止工作。

电源管理芯片U52143内置了快速启动模块。一旦VDD达到开启阈值VDD ON ,为保证输出快速建立,芯片会控制初级峰值电流保持最大,直到输出电压建立到欠压保护阈值以上,芯片推出快速启动模式。

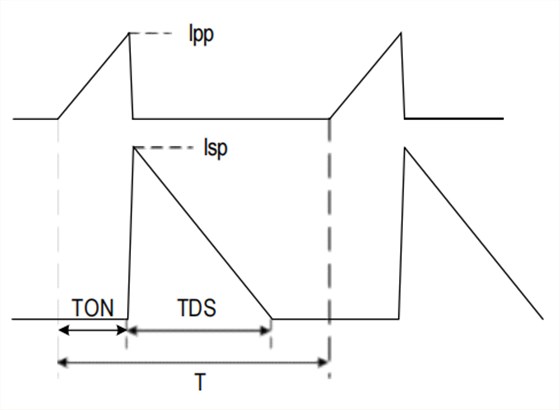

电源管理芯片U52143采用电感补偿的恒流方式,即芯片采样变压器次级放电时间TDS ,并通过芯片内部控制电路保持TDS/T为一定值。

52143-1

在恒流工作时,电源管理芯片U52143采用PFM控制方式,保持主边峰值电流为最大,当输出负载电压不同时,次级放电时间不同,由于芯片保持TDS/T为定值,则系统工作频率会相应的进行调整,以改变输出功率,从而保证输出电流恒定。具体恒流表达式如下:

52143-2

IP为最大初级峰值电流,NP为变压器初级绕组匝数,Ns为变压器次级绕组匝数。

电源管理芯片U52143采用可变驱动电流的方式驱动功率开关管工作,以实现更低的开关损耗和导通损耗来提升效率,并优化开关电压电流尖峰实现更有的EMI效果。随着初级峰值电流的变化,功率三极管基极驱动电流从20mA46mA线性变化。
